Ray Fine W pełni zamknięta JPT MOPA M7 20W 80W 100W 150W 200W Galvo Fiber Laser Grawerowanie Maszyna do cięcia z automatycznym ustawianiem ostrości i systemem pozycjonowania kamery Cyklop

Maszyna oznaczania laserowego światłowodowego jest system oznaczania laserowego nowej generacji opracowany z zaawansowaną techniką laserową. Przyjmuje laser światłowodowy do wyjściowego lasera i osiąga funkcję oznaczania po szybkim skanowaniu systemu lustra. Ma wyższą wydajność transferu fotoelektrycznego. Ta maszyna przyjmuje sposób chłodzenia powietrza, a cała maszyna jest niewielka. Belka wyjściowa jest kwalifikowana, wysoka niezawodność.
Stan dostępności:
Ilość:
  • RF-F-20W, RF-F-80W, RF-F-100W, RF-F-150W, RF-F-200W
  • RAYFINE TECH
  • 845611

Ray Fine JPT MOPA M7 20W 80W 100W 150W 200W Galvo Fiber Laser marking engraving Cutting Machine

640 x640 03

Specjalny wzór

1. Auto Focus :

Kiedy zaznaczamy prace o różnej wysokości, przetwornik przemieszczenia może automatycznie wyczuwać wysokość obrabia.

Wtedy maszyna będzie sam w górę iw dół głowa lasera.

Nie trzeba poruszać głową lasera ręcznie w górę i w dół podczas oznaczania obrabiarek o różnej wysokości.

8 自动 焦系

2. System pozycji kamery cyklopów:

Widzimy pracę w oprogramowaniu przez aparat.

Następnie możemy ustawić punkt oznaczania za pomocą oprogramowania na zdjęciu, a następnie nie musimy przenosić miejsca pracy, aby znaleźć miejsce oznaczające.

To oznacza narysowanie tam, zaznacz tam



6 相机 系统



>>>This machine adoppted JPT M7 20W 80W 100W 150w 200w Mopa fiber laser source .

JPT M7 series high power pulsed fiber laser make use of master of oscillator power amplifier(MOPA) configuration, and show excellent laser performance as well as high level of temporal pulse shaping controllability. As compared to the Q-switch technology, the pulse repetition frequency(PRF) and pulse width can be controlled independently in MOPA configuration,through adjusting different combination of the above parameters, the peak power of laser can be well maintained. And enable JPT laser suitable for more material processsing which Q-switch limited. The higher output power makes its advantages especially in hign speed marking applications.


>>M7 series advantages

In addition to the advantages of the M6+ series, M7 has the advantages of the first pulse available, wider pulse width adjustment, and faster response.

An ideal laser source for precision machining and other applications.

The internal control function of the laser source- GUI, can lock the output laser power, not interfered by external conditions.



>>Application.

Adjustable pulse width 5-500ns,wider frequency 1-4000KHZ. High pulse energy 1.5mj. Can used on:

+Thin metal cutting, welding.

+Laser derusting.

+metal surface processing,peeling coating.

+Sribing, drilling.

+Surface treatment.

+Semi-conductor⪙ectronics industry applications.

+color marking on stainless steel

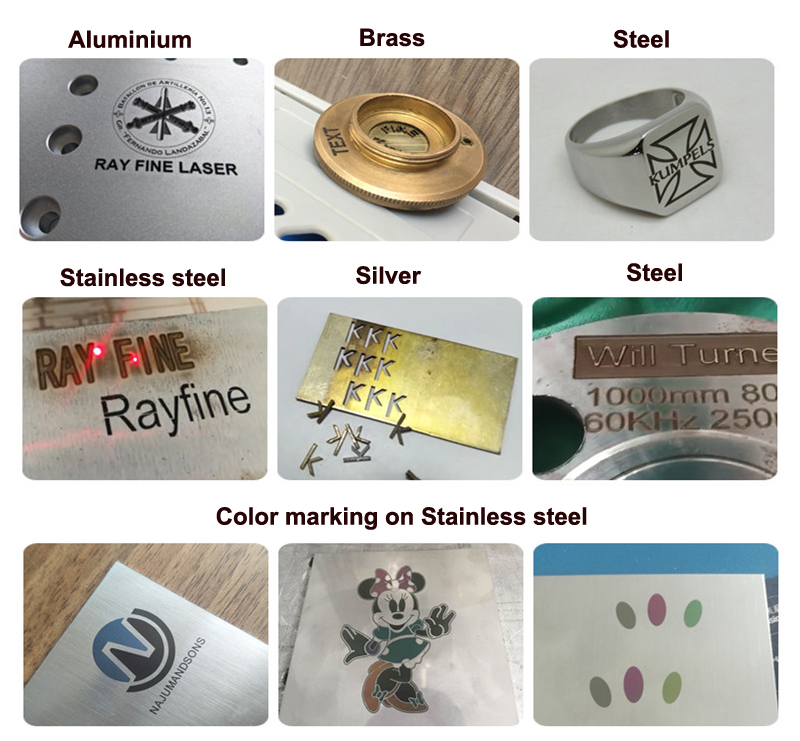

Samples of metal deeop marking, thin metal sheet cutting and stainless steel color marking  htb1rv11xkp2gk0jszpx761cqpxa2.png__看图王.web_副本LM1 60w 100W 120W 深雕和切割 和不锈钢打彩 有文字标注

Specjalny projekt tego laserowego maszyny światłowodowej

-dostosowany  W pełni zamknięty styl, bardziej bezpieczny

-Zwiększ wysokość osi Z, 300*300 mm obszar roboczy Dostępne. I można również zainstalować obrotowe mocowanie.

-Zajęcie dużych okna na wyraźnie Zobacz maszynę warunki pracy

-Auto Focus, które jest łatwiejsze do znalezienia skupienia, zaoszczędzić czas.


Cechy

1. Laser JPT MOPA z czasem trwania impulsu z najlepszą jakością wiązki laserowej

2 .Mały rozmiar, jeden jednostka Struktura oraz przyjazny użytkownikowi operacja.

3. Podwójne czerwone kropki są łatwiejsze do skupienia.

4. bez konserwacji i 100 000 godzin długości życia.

5. Wysokiej jakości części elektryczne.

6. Najlepsza jakość cyfrowej głowicy skanowania Galvotech.

7. Prawdziwy program kontroli EZCAD kompatybilny z Win7/Win8/Win10

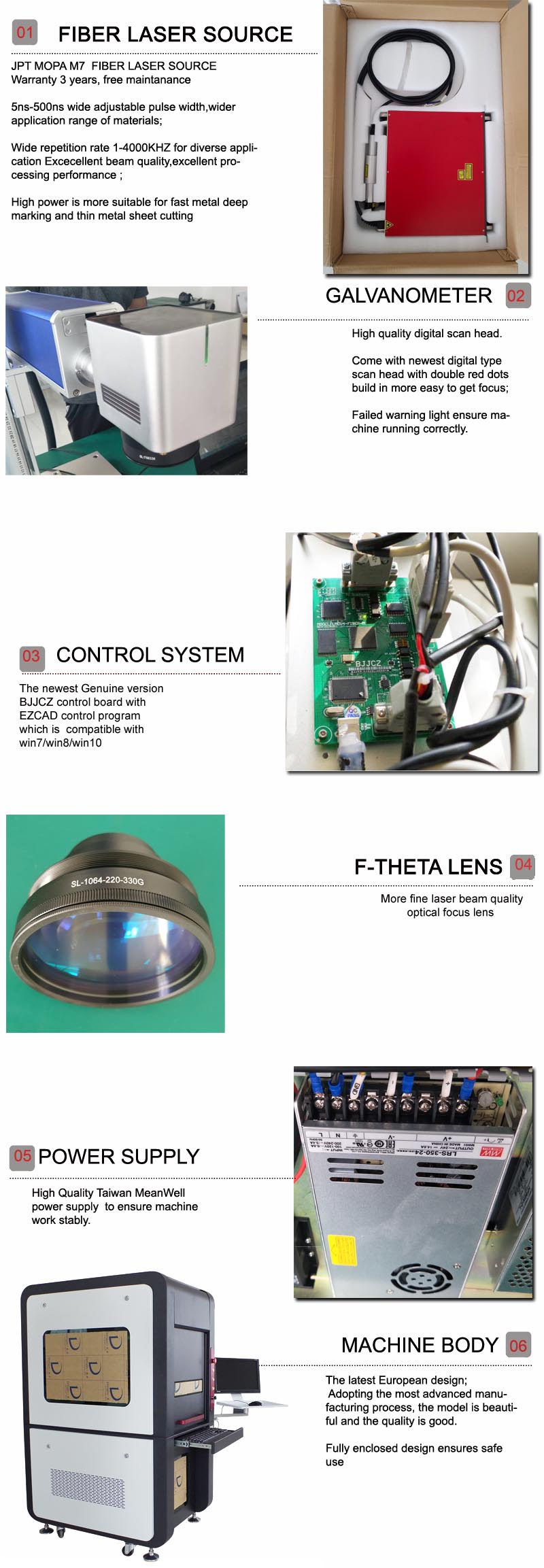

Wysokiej jakości części tej maszyny do oznaczania lasera światłowodowego Galvo

机器 配件 模板 黑白 封闭式 副本 M7 20 200W


1.JPT MOPA M7 Laser światłowodowy

Gwarancja 3 lata, bezpłatna konserwacja

5NS-500NS szerokość regulowana szerokość impulsu, szerszy zakres zastosowań materiałów;

Szeroka wskaźnik powtórzeń 1-4000 kHz dla różnorodnej aplikacji jakość wiązki Excellent, doskonała wydajność przetwarzania;

Wysoka moc jest bardziej odpowiednia do szybkiego metalowego głębokiego znakowania i cienkiego metalowego cięcia blachy

2.Wysokiej jakości cyfrowa głowa skanowania

Przyjdź z najnowszą głową skanowania typu cyfrowego z podwójnymi czerwonymi kropkami w łatwiejszym do skupienia;

Nieudane światło ostrzegawcze Upewnij się, że maszyna działa poprawnie.

3. Kontroller

Najnowsza oryginalna wersja Płyta sterująca BJJcz z programem kontroli EZCAD, która jest Kompatybilny z Win7/Win8/Win10

4. obiektyw Focus

Wysokiej jakości obiektyw F-Theta dla lasera włókien Galvo

Większa jakość wiązki laserowej i wysoka precyzja

5. Dostawa mocy

Wysoka jakość Tajwan Meanwell zasilacz Aby zapewnić stabilną pracę maszynową.

6. Ciało MACHINE

Najnowszy europejski projekt;

 Przyjmując najbardziej zaawansowany proces produkcyjny, model jest piękny, a jakość jest dobra.

W pełni zamknięta konstrukcja zapewnia bezpieczne użycie



Model

RF-F-20W

RF-F-80W

RF-F-100W

RF-F-150W

RF-F-200W

Źródło lasera światłowodowego

Marka JPT

YDFLP-C-20-M7-S

YDFLP-80W-M7-L1-R

YDFLP-100W-M7+-L1-R

Ydflp-150W-M7-L1

Ydflp-200W-M7-L1

Moc wyjście

> 20

> 80W

> 100W

> 150 W.

> 200 W.

Długość kabla dostawy

2M

3M

Jakość wiązki M2

<1,3

<1,8

Maksymalna energia impulsu

0,8 MJ

1,5 MJ

Główny deska oraz kontrola oprogramowanie

Prawdziwy Ezcad (BJJcz), który obsługuje XP Win7 /8/10 32 i 64bity

Długość fali

1064 Nm

Maksymalna prędkość pozycjonowania

8000 mm/s

Cechowanie Powierzchnia

70 × 70  mm,110 × 110  mm,150 × 150  mm,175 × 175  mm,200 × 200  mm,300 × 300 mm  (opcjonalny)

Min. Postać rozmiar

0,2 mm

Pełny zakres częstotliwości mocy (KHz)

25 ~ 4000 kHz

53 ~ 4000 kHz

66 ~ 4000 kHz

120 ~ 4000 kHz

150 ~ 4000 kHz

Zakres regulowany częstotliwości

1 ~ 4000 kHz

Czas trwania impulsu

2 ~ 350ns

2~ 500ns

Średnica wiązki

7  ±0.5

6 ± 0,5 mm

Dostarczać Napięcie

AC 110/220 V ± 10%, 50/60 Hz

Ochrona przeciw refleksji

tak

Polaryzacja

Losowy

Styl kabla zasilającego

Zgodnie z Twoją prośbą (standard azjatycki / europejski / amerykański)

Centrum

Pozycjonowanie podwójnych czerwonych kropek

Sposób chłodzenia

Chłodzenie powietrzem

Operacja Temperatura

0 ~ 40 ℃

Wymiar pakietu

90*77*106 cm

Waga brutto pakietu

130kgs

Certyfikat FDA /CE

Zatwierdzony


>>Optional parts

Rotary attachment:   used for curved surface marking.

2D worktable:X Y axis adjustable worktable can achieve very small position movement of work-piece via adjust the worktable. So if the work piece's position need very small movement, we no need to move the work-piece, just to adjust the worktable by X and Y axis's handle.

Obracający się stół roboczy:

Noś przedmiot obrabiany, a jednocześnie obrót, aby osiągnąć oznaczenie wielu kątów. Kąt obrotu można ustalić dowolnie na podstawie potrzeb.

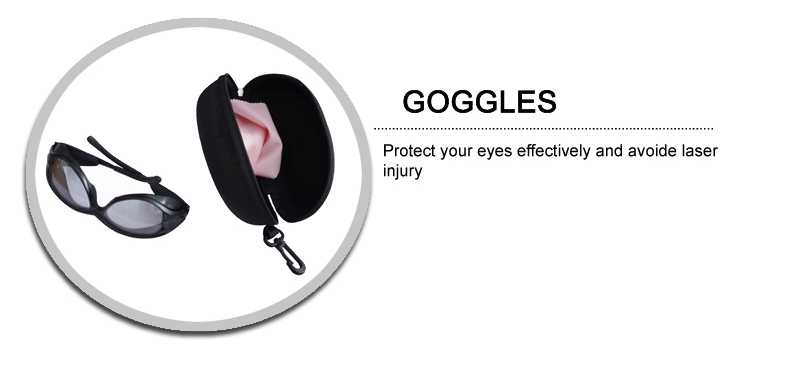

Okulary ochronne:Skutecznie pochłania fale światła laserowego i chroni oczy.

Obiektyw:Obszar roboczy może wynosić 70 x 70 mm/110x110 mm/150x150 mm 200x200 mm/300x300 mm dla opcji.

Możemy wybrać soczewki o różnych rozmiarach z jedną maszyną do różnych prac

Rotary na prawo:Głównie do oznaczania pierścienia i drugi mały przedmiot.

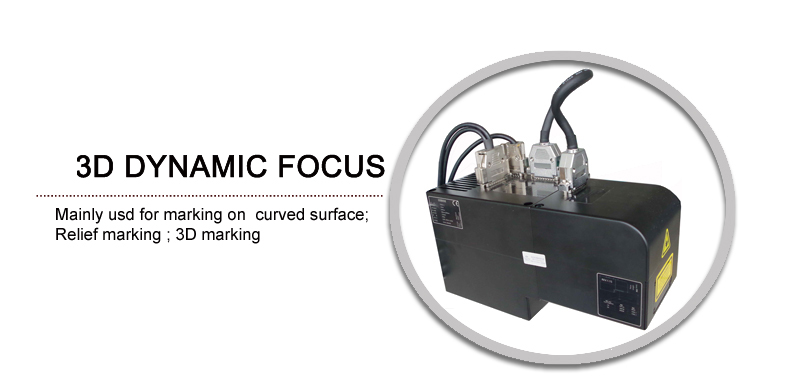

3D Dynamic Focus:  Głównie USD za oznaczenie zakrzywiona powierzchnia bezpośrednio bez pomocy obrotowej przyczepności;  Oznaczanie pomocy metalowej; Oznaczenie 3D, głębokie oznaczenie.

1 滚轴

2 2d 工作 平台3 旋转 平台4 护目镜5 聚焦镜

打 戒指 滚轴 210 3D 动态 聚焦
